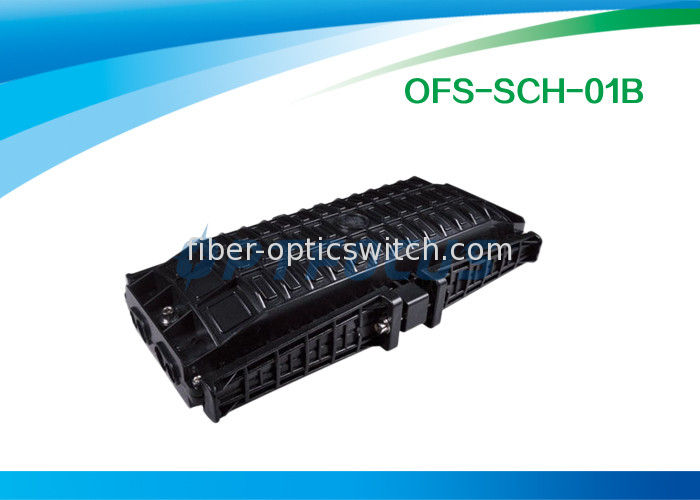

Os cercos plásticos 8 da fibra óptica movem o tipo horizontal 4 fibras da entrada 12 da tomada 4

Informação Básica
Lugar de origem: China
Marca: OPTFOCUS
Certificação: ROHS
Número do modelo: OFS-SCH-01B
Quantidade de ordem mínima: 10 pcs
Preço: negotiated
Detalhes da embalagem: 450*216*110mm/1pcs, 470*450*X610mm/10pcs
Tempo de entrega: 5-8 afterpayment dos dias recebido
Termos de pagamento: Western Union, T/T, L/C, Paypal
Habilidade da fonte: 10000pcs/month
Material: Plásticos da engenharia Cor: preto
Max.capacity:: 12 núcleos Tipo do conector: 4outlet e 4inlet
Peso (com exclusão da caixa exterior): 2750g-3200g Diâmetro do cabo da fibra: 8-23 (milímetro)
Dimensão (milímetros): 450x216x110 (milímetro)
Realçar:

cercos ópticos

,

cercos elétricos



Os cercos plásticos 8 da fibra óptica movem o tipo horizontal 4 fibras da entrada 12 da tomada 4

Fechamento horizontal da tala



Características:



desempenho excelente da selagem do l, reusável. A categoria da proteção é IP 68.

método da instalação do l: fixado na parede, aéreo, canalizado, câmara de visita

característica do l:

l fácil na operação e bom na praticabilidade.

a tecla interna e externo do l pode segurar a boa selagem, exigências do torque do cabo, esticando, pressão, dobrando-se.

a selagem vulcanizada l pode encontrar o Φ8-Φ23 (milímetro) que as necessidades da selagem do cabo óptico com excelente repackage o desempenho.

l as variações da temperatura ambientais de -40 a +65°C.



Aplicações



Os cercos plásticos 8 da fibra óptica movem o tipo horizontal 4 fibras da entrada 12 da tomada 4 0



O espaço de aplicação é: antena, subterrâneo, parede-montagem, parede-montagem no canal e handhole.



MÉTODOS DA INSTALAÇÃO



Folha de dados do fechamento da tala da fibra óptica de OFS-SCH-01B



Modelo não.

Tamanho (milímetro) L×W×H

Capacidade do núcleo

O cabo move (máximo)

Diâmetro máximo do cabo (milímetro)

Peso (com exclusão da caixa exterior)

OFS-SCH-01B

450x216x110 (milímetros)

96

8

Φ8-Φ23 (milímetros)

2750g-3200g



Componentes principais



Não.

Nome dos componentes

Quantidade

Uso

Observações

1

Abrigo

1 grupo

Talas de protecção do cabo da fibra em inteiro

Diâmetro interno:

340x122 (milímetro)

2

Introduza a placa

2 pares

Fixando o alojamento

175x56x30 (milímetro)

3

Bandeja da tala da fibra óptica

(FOST)

5 bandejas máximas (bunchy)

4 bandejas máximas (fita)

Calor da fixação - fibras protetoras shrinkable da luva e da terra arrendada

Apropriado para:

Bunchy: fita 12,24 (dos núcleos): 3 (partes)

4

Fundação

1 grupo

Cabo da fibra da fixação, núcleo reforçado e FOST



5

Encaixe do selo

1 grupo

Selagem entre a tampa de FOSC e a parte inferior de FOSC



6

Tomada do porto

8 partes

Portos vazios de selagem



7

Pressão

válvula do teste

1 grupo

Após ter injetado o ar, é usado para o teste de pressão e o teste da selagem

Configuração conforme a exigência

8

Enterramento derivando o dispositivo

1 grupo

Derivando-se as partes metálicas da fibra cabografam em FOSC para a conexão de enterramento

Configuração conforme a exigência









2,3 acessórios principais e ferramentas especiais



Não.

Nome dos acessórios

Quantidade

Uso

Observações

1

Calor - luva protetora shrinkable



Talas de protecção da fibra

Configuração conforme a capacidade

2

Laço de nylon



Fibra da fixação com revestimento protetor

Configuração conforme a capacidade

3

Fita da isolação

1 rolo

O diâmetro de ampliação da fibra cabografa para a fixação fácil



4

Fita do selo

1 rolo

Diâmetro de ampliação do cabo da fibra que cabe dentro com o encaixe do selo

Configuração conforme a especificação

5

Gancho de suspensão

1 grupo

Para o uso aéreo



6

Fio de enterramento

1 parte

Colocação completamente entre dispositivos de enterramento

Para pôr completamente conforme a exigência real

7

Lixa

1 parte

Riscando o cabo da fibra



8

Papel de rotulagem

1 parte

Fibra de rotulagem



9

Chave especial

3 partes

A fixação aparafusa, apertando a porca do núcleo reforçado



10

Papel de medição

1 parte

Para medir o perímetro do cabo da fibra, de que o diâmetro é ampliado com fita do selo

Para medir o perímetro com o papel da medição de correspondência

11

Tubo do amortecedor



Para para ser decidido por clientes

Engatado às fibras e fixado com FOST, amortecedor de controlo

Configuração conforme a exigência

12

Dessecante

1 saco

Posto em FOSC antes de selar para o ar de secagem.
